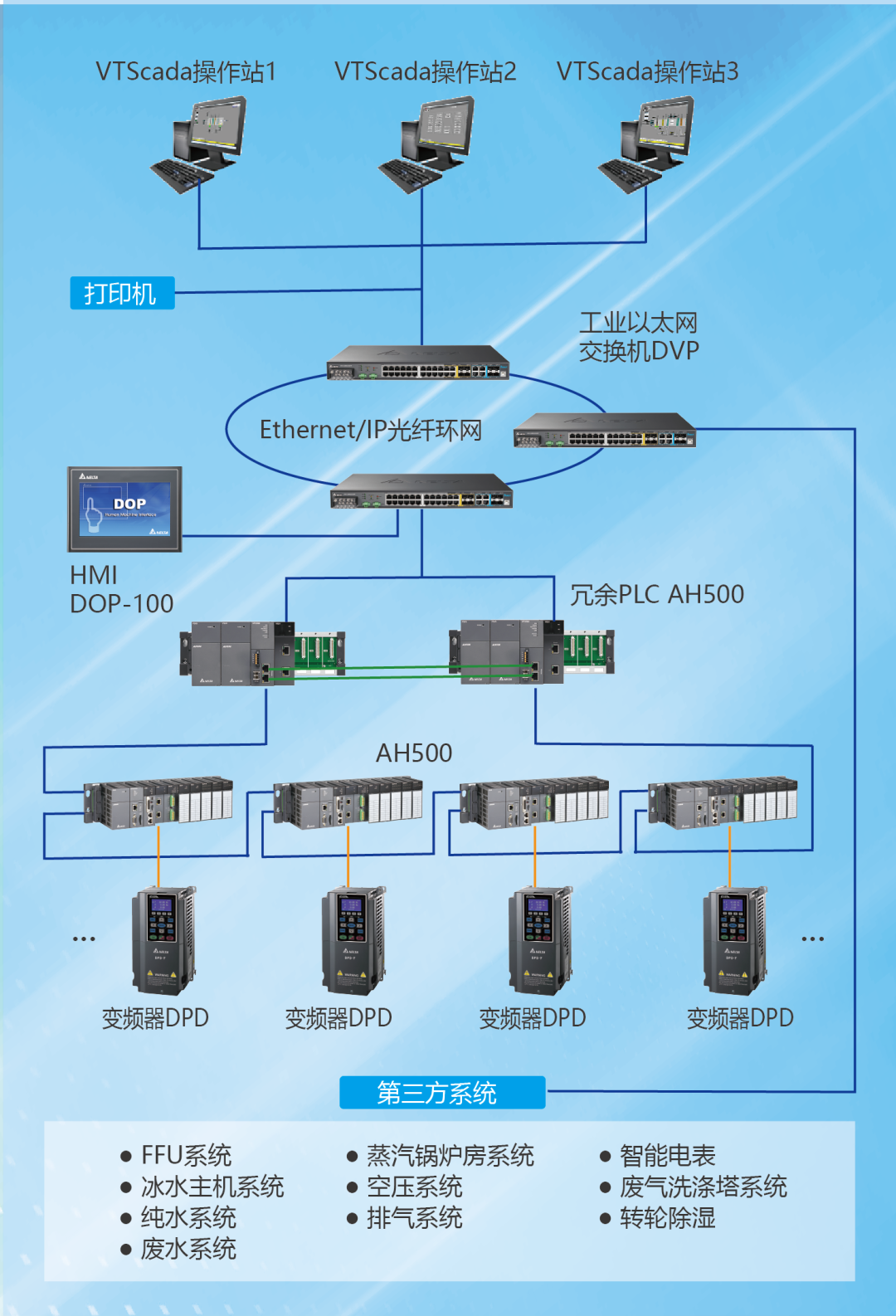

1、應用全功能型工業組態軟件VTScada設計主監控系統，精準布局監控點位，監測潔凈室內各項指標數值，聯動上位管理系統，聯動冰水機組、冷卻水泵、熱水泵、空壓機、純水等系統，保證百級潔凈室呈現預想效果。
2、應用工業以太網交換機構建冗余網絡，將公輔系統各類設備整合鏈接到監控系統中，確保數據信息的及時準確。
3、應用冗余型PLC AH500搭載變頻器DPD組成冗余控制系統，實現對空調系統、冷卻水塔等第三方系統的數據與流量調節；聯動主監控系統，進行精密控制，為潔凈室的調溫、調濕等提供精細化控制。
4、應用智能電表，實時監控電力消耗數據。
方案中，臺達冗余型PLC、工業以太網交換機和組態軟件，形成軟件、硬件、網絡三冗余控制，嚴格確保系統的穩定運行。
運行狀態實現嚴格管理
? 實現完整監控
潔凈室內溫濕度、氣壓等關鍵數據實時監控。
? 聯動第三方設備
各類公輔系統及時聯動，統一管理，調節方便，故障處理及時。
? 精準調節控制
監控系統根據潔凈室內各項指標數據，對相關公輔設備進行開度調節，使室內的溫濕度變化、氣壓壓差、供水量以及灰塵含有量高于百級潔凈室要求。
以溫度變化為例，當監控系統檢測到區域內溫度變化達到臨界值，即可根據外界溫濕度及空調、空壓、熱水等系統的輸送量數值，聯動PLC調節相應設備的開度，保持室內溫度始終穩定于預定值。
? 運行狀況快速查詢
可查詢各區域傳感器組中溫度、濕度、水壓力等環境條件的最大值、最小值、平均值及畫面。
? 報表實施導出
可自動檢測時區，根據時間設定觸發自動匯出報表，輸出至屏幕、工作表、數據庫或電子郵件。
? 能源數據監測呈現
統計能源數據，呈現歷史數據對比、碳排放統計、能源趨勢分析、能源分布與排名、不同能源的折算對比圖表等。
? 故障報警
故障問題通過閃爍圖示，以及置短信、電子郵件、呼叫器和語音留言等方式及時通知操作人員。
臺達百級潔凈室解決方案，以“數字化”為鏈條，通過完善的監控體系，實現對百級潔凈室的運營管理，助力用戶穩定生產，達成良率目標。
2、應用工業以太網交換機構建冗余網絡，將公輔系統各類設備整合鏈接到監控系統中，確保數據信息的及時準確。
3、應用冗余型PLC AH500搭載變頻器DPD組成冗余控制系統，實現對空調系統、冷卻水塔等第三方系統的數據與流量調節；聯動主監控系統，進行精密控制，為潔凈室的調溫、調濕等提供精細化控制。
4、應用智能電表，實時監控電力消耗數據。
方案中，臺達冗余型PLC、工業以太網交換機和組態軟件，形成軟件、硬件、網絡三冗余控制，嚴格確保系統的穩定運行。
效益實現：百級潔凈室良性運營
運行狀態實現嚴格管理
? 實現完整監控
潔凈室內溫濕度、氣壓等關鍵數據實時監控。
? 聯動第三方設備
各類公輔系統及時聯動，統一管理，調節方便，故障處理及時。
? 精準調節控制
監控系統根據潔凈室內各項指標數據，對相關公輔設備進行開度調節，使室內的溫濕度變化、氣壓壓差、供水量以及灰塵含有量高于百級潔凈室要求。
以溫度變化為例，當監控系統檢測到區域內溫度變化達到臨界值，即可根據外界溫濕度及空調、空壓、熱水等系統的輸送量數值，聯動PLC調節相應設備的開度，保持室內溫度始終穩定于預定值。
數據實時監測、便捷呈現
? 運行狀況快速查詢
可查詢各區域傳感器組中溫度、濕度、水壓力等環境條件的最大值、最小值、平均值及畫面。
? 報表實施導出
可自動檢測時區，根據時間設定觸發自動匯出報表，輸出至屏幕、工作表、數據庫或電子郵件。
? 能源數據監測呈現
統計能源數據，呈現歷史數據對比、碳排放統計、能源趨勢分析、能源分布與排名、不同能源的折算對比圖表等。
? 故障報警
故障問題通過閃爍圖示，以及置短信、電子郵件、呼叫器和語音留言等方式及時通知操作人員。
臺達百級潔凈室解決方案，以“數字化”為鏈條，通過完善的監控體系，實現對百級潔凈室的運營管理，助力用戶穩定生產，達成良率目標。
